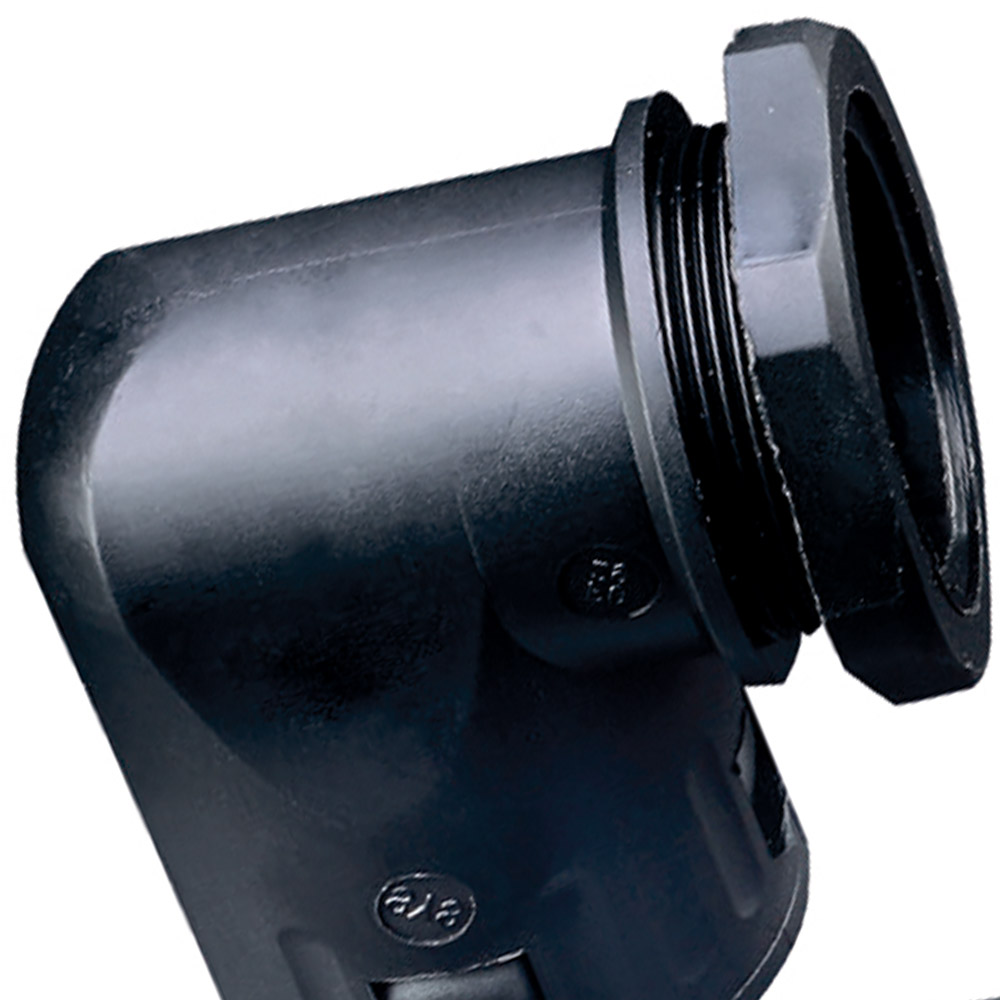

90 Derece
Geçmeli Rakorlar
Spiral boruların dar alanlarda ve yön değiştiren bağlantı noktalarında güvenli şekilde monte edilmesi için geliştirilen 90 derece geçmeli rakorlar; dayanıklı PA66 gövdesi, IP65 koruma sınıfı ve hızlı geçme sistemiyle pratik montaj sağlar.
Dar alanlar için güvenli ve açılı bağlantı
90 derece geçmeli rakorlar, spiral boruların pano, otomasyon ekipmanı ve makine gövdelerine dik açılı olarak bağlanmasını sağlamak amacıyla geliştirilmiştir.
Geçmeli bağlantı sistemi sayesinde özel bir montaj ekipmanına ihtiyaç duyulmadan hızlı biçimde uygulanabilir. Dar alanlarda kablo güzergâhının düzenlenmesini kolaylaştırır.
90 Derece Açılı Yapı
Kablo ve spiral boruların dar alanlarda kontrollü şekilde yön değiştirmesini sağlayarak montaj alanından tasarruf edilmesine yardımcı olur.
Hızlı Geçmeli Bağlantı
Spiral boru, rakorun bağlantı bölümüne itilerek kolayca monte edilir ve güvenli biçimde sabitlenir.
Dayanıklı PA66 Gövde
Yaşlanmaya, darbeye ve mekanik zorlanmalara karşı dirençli naylon 66 malzeme uzun servis ömrü sağlar.
IP65 Koruma
Toz ve su sıçramalarına karşı koruma sağlayarak endüstriyel bağlantı noktalarının güvenliğini destekler.
PG ve Metrik Seçenekler
Farklı pano, makine ve otomasyon sistemlerine uygun PG ve metrik diş bağlantı alternatifleri sunar.
Otomotiv ve Otomasyon Uyumu
Otomotiv bağlantıları, otomasyon ekipmanları ve kablo demeti yönlendirme uygulamalarında kullanılabilir.
Yön değiştiren bağlantılar için pratik çözüm
90 derece geçmeli rakorlar, spiral boruların dar alanlarda yönlendirilmesi ve güvenli şekilde sabitlenmesi gereken farklı endüstriyel uygulamalarda kullanılabilir.
Elektrik Panoları
Makine ve Ekipman Üretimi
Endüstriyel Otomasyon
Otomotiv Uygulamaları
Robotik Sistemler
Kablo Demeti Uygulamaları
Üretim Hatları
Endüstriyel Tesisler
Ürün kodları ve spiral uyumluluğu
Projenize uygun gri veya siyah ürün kodunu, bağlantı ölçüsünü ve uyumlu spiral boru kodunu aşağıdaki tablolardan inceleyebilirsiniz.
90 Derece Geçmeli Rakorlar – PG Serisi
Standart PG diş bağlantı serisi| Gri Ürün Kodu | Siyah Ürün Kodu | Ölçü | Spiral Kodu |
|---|---|---|---|
| UGRDG-PG07-AD10 | UGRDB-PG07-AD10 | PG7 | UNPO-07 |
| UGRDG-PG09-AD13 | UGRDB-PG09-AD13 | PG9 | UNPO-09 |
| UGRDG-PG11-AD15,8 | UGRDB-PG11-AD15,8 | PG11 | UNPO-11 |
| UGRDG-PG13,5-AD18,5 | UGRDB-PG13,5-AD18,5 | PG13,5 | UNPO-13,5 |
| UGRDG-PG16-AD21,2 | UGRDB-PG16-AD21,2 | PG16 | UNPO-16 |
| UGRDG-PG21-AD28,5 | UGRDB-PG21-AD28,5 | PG21 | UNPO-21 |
| UGRDG-PG29-AD34,5 | UGRDB-PG29-AD34,5 | PG29 | UNPO-29 |
| UGRDG-PG36-AD42,5 | UGRDB-PG36-AD42,5 | PG36 | UNPO-36 |
| UGRDG-PG48-AD54,5 | UGRDB-PG48-AD54,5 | PG48 | UNPO-48 |
90 Derece Geçmeli Rakorlar – Metrik Seri
Metrik diş bağlantı serisi| Gri Ürün Kodu | Siyah Ürün Kodu | Ölçü | Spiral Kodu |
|---|---|---|---|
| UGRDG-M12-AD10 | UGRDB-M12-AD10 | M12 × 1,5 | UNPO-07 |
| UGRDG-M16-AD13 | UGRDB-M16-AD13 | M16 × 1,5 | UNPO-09 |
| UGRDG-M18-AD15,8 | UGRDB-M18-AD15,8 | M18 × 1,5 | UNPO-11 |
| UGRDG-M20-AD18,5 | UGRDB-M20-AD18,5 | M20 × 1,5 | UNPO-13,5 |
| UGRDG-M25-AD21,2 | UGRDB-M25-AD21,2 | M25 × 1,5 | UNPO-16 |
| UGRDG-M32-AD28,5 | UGRDB-M32-AD28,5 | M32 × 1,5 | UNPO-21 |
İsteğe bağlı olarak farklı renklerde üretim yapılabilir. Teknik bağlantı ölçüleri, spiral boru uyumluluğu ve özel uygulamalar için satış ekibimizle iletişime geçebilirsiniz.
Projenize uygun 90 derece rakoru birlikte belirleyelim.
PG veya metrik bağlantı seçimi, spiral boru uyumluluğu ve güncel teklif bilgileri için uzman ekibimizle iletişime geçin.
