Dirsek Rakor
90 Derece Su Geçirmez Kablo Rakorları
Spiral boruların pano, makine ve endüstriyel ekipmanlara 90 derece açıyla güvenli şekilde bağlanması için geliştirilen su geçirmez dirsek rakorlar; dayanıklı PA66 gövdesi, sızdırmaz bağlantı yapısı ve kompakt tasarımıyla zorlu çalışma ortamlarında güvenilir kablo koruması sağlar.
Açılı bağlantılarda yüksek sızdırmazlık

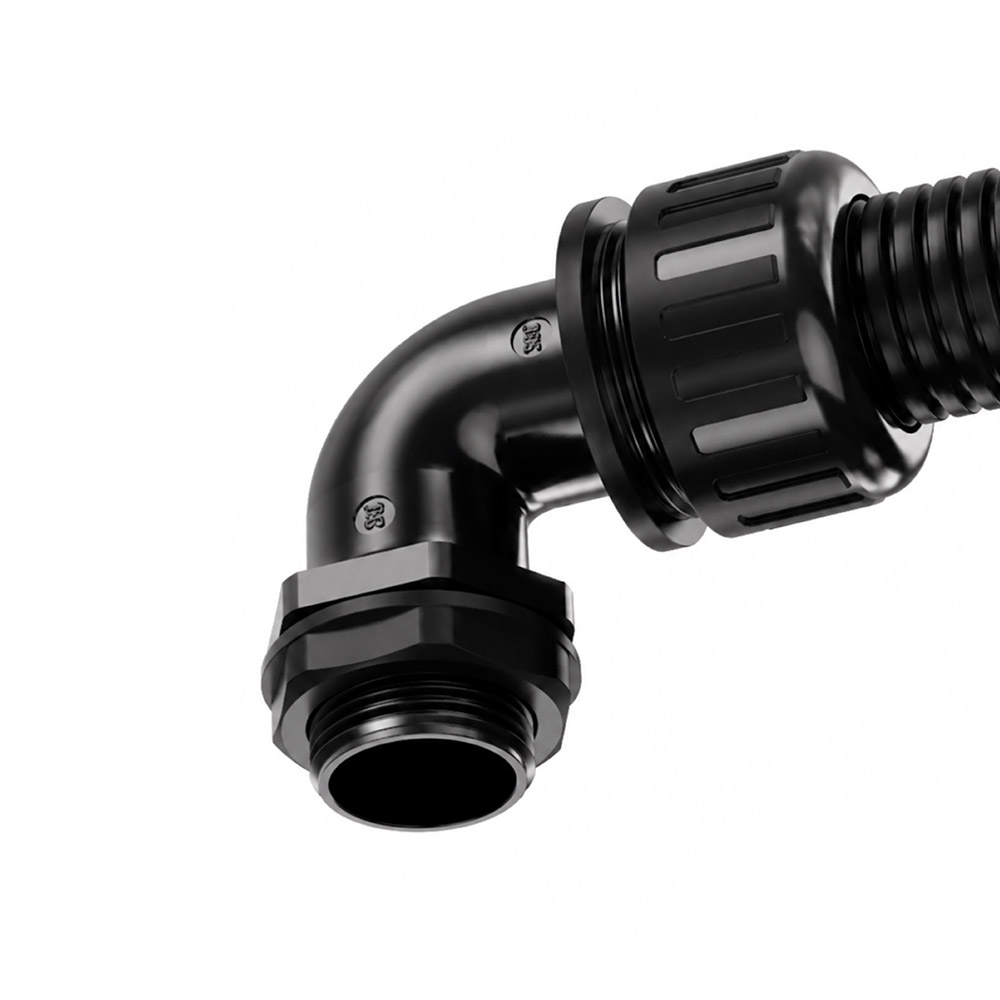

Su geçirmez dirsek rakorlar, spiral boruların pano ve ekipmanlara 90 derece açıyla bağlanmasını sağlayarak dar alanlardaki kablo yönlendirme işlemlerini kolaylaştırır.
Güçlü sıkma ve sızdırmazlık yapısı sayesinde bağlantı noktasını su, toz, titreşim ve çevresel dış etkilere karşı korur. Makine, otomasyon ve dış ortam uygulamalarında güvenilir performans sunar.
90 Derece Dirsek Yapısı
Spiral boruların dar alanlarda keskin bükülme oluşturmadan kontrollü biçimde yönlendirilmesini sağlar.
Su Geçirmez Bağlantı
Sızdırmaz bağlantı sistemi, kablo ve spiral girişlerini suya, neme ve çevresel etkilere karşı korur.
Dayanıklı PA66 Gövde
Yaşlanmaya, darbeye ve mekanik zorlanmalara karşı dayanıklı naylon gövde uzun servis ömrü sunar.
Güçlü Spiral Sabitleme
Spiral boruyu güvenli biçimde kavrayan bağlantı sistemi, çekme ve titreşim altında bağlantının korunmasını sağlar.
Metrik Diş Seçenekleri
Farklı pano ve ekipman bağlantıları için M16'dan M50'ye kadar metrik diş seçenekleri sunar.
Kompakt Tasarım
Sınırlı montaj alanlarında az yer kaplayan yapısıyla düzenli ve profesyonel bağlantı kurulmasını sağlar.
Islak ve zorlu ortamlar için güvenli bağlantı
Su geçirmez dirsek rakorlar, spiral boruların 90 derece yönlendirilmesi ve bağlantı noktalarının dış etkilere karşı korunması gereken endüstriyel uygulamalarda kullanılabilir.
Elektrik Panoları
Makine ve Ekipman Üretimi
Endüstriyel Otomasyon
Dış Ortam Uygulamaları
Robotik Sistemler
Üretim Hatları
Enerji ve Altyapı
Endüstriyel Tesisler
Ürün kodları ve bağlantı ölçüleri
Uygulamanıza uygun spiral boru ölçüsünü, metrik diş bağlantısını ve ürünün teknik boyutlarını aşağıdaki tablodan inceleyebilirsiniz.
Dirsek Rakor 90 Derece Su Geçirmez Kablo Rakorları
Metrik dişli, açılı ve sızdırmaz seri| Ürün Kodu | Uygun Spiral Boru Ölçüsü | Diş Ölçüsü | Diş Dış Çapı AG | İç Ölçü | Diş Uzunluğu GL | Toplam Uzunluk | Ürün Yüksekliği |
|---|---|---|---|---|---|---|---|
| URDWP 13-M16×1,5 | AD13 | M16 × 1,5 | 16 mm | 11,5 mm | 11,5 mm | 50 mm | 40 mm |
| URDWP 15,8-M20×1,5 | AD15,8 | M20 × 1,5 | 20 mm | 15 mm | 11,5 mm | 61 mm | 50 mm |
| URDWP 18,5-M20×1,5 | AD18,5 | M20 × 1,5 | 20 mm | 15,5 mm | 12 mm | 61 mm | 50 mm |
| URDWP 21,2-M20×1,5 | AD21,2 | M20 × 1,5 | 20 mm | 15,5 mm | 13 mm | 64 mm | 55 mm |
| URDWP 21,2-M25×1,5 | AD21,2 | M25 × 1,5 | 25 mm | 20 mm | 13 mm | 64 mm | 55 mm |
| URDWP 25-M25×1,5 | AD25 | M25 × 1,5 | 25 mm | 20 mm | 13,5 mm | 70 mm | 58 mm |
| URDWP 28,5-M25×1,5 | AD28,5 | M25 × 1,5 | 25 mm | 20 mm | 13,5 mm | 70 mm | 58 mm |
| URDWP 34,5-M32×1,5 | AD34,5 | M32 × 1,5 | 32 mm | 27 mm | 14,5 mm | 80 mm | 65 mm |
| URDWP 42,5-M40×1,5 | AD42,5 | M40 × 1,5 | 40 mm | 34 mm | 16 mm | 92 mm | 82 mm |
| URDWP 48-M50×1,5 | AD48 | M50 × 1,5 | 50 mm | 44 mm | 16 mm | 150 mm | 100 mm |
Teknik ölçüler üretim toleranslarına göre farklılık gösterebilir. Spiral boru uyumluluğu, bağlantı ölçüleri ve özel uygulamalar için satış ekibimizle iletişime geçebilirsiniz.
Projenize uygun su geçirmez dirsek rakoru belirleyelim.
Spiral boru ölçüsü, metrik diş bağlantısı ve güncel teklif bilgileri için uzman ekibimizle iletişime geçin.
