T Tipi
Rakorlar

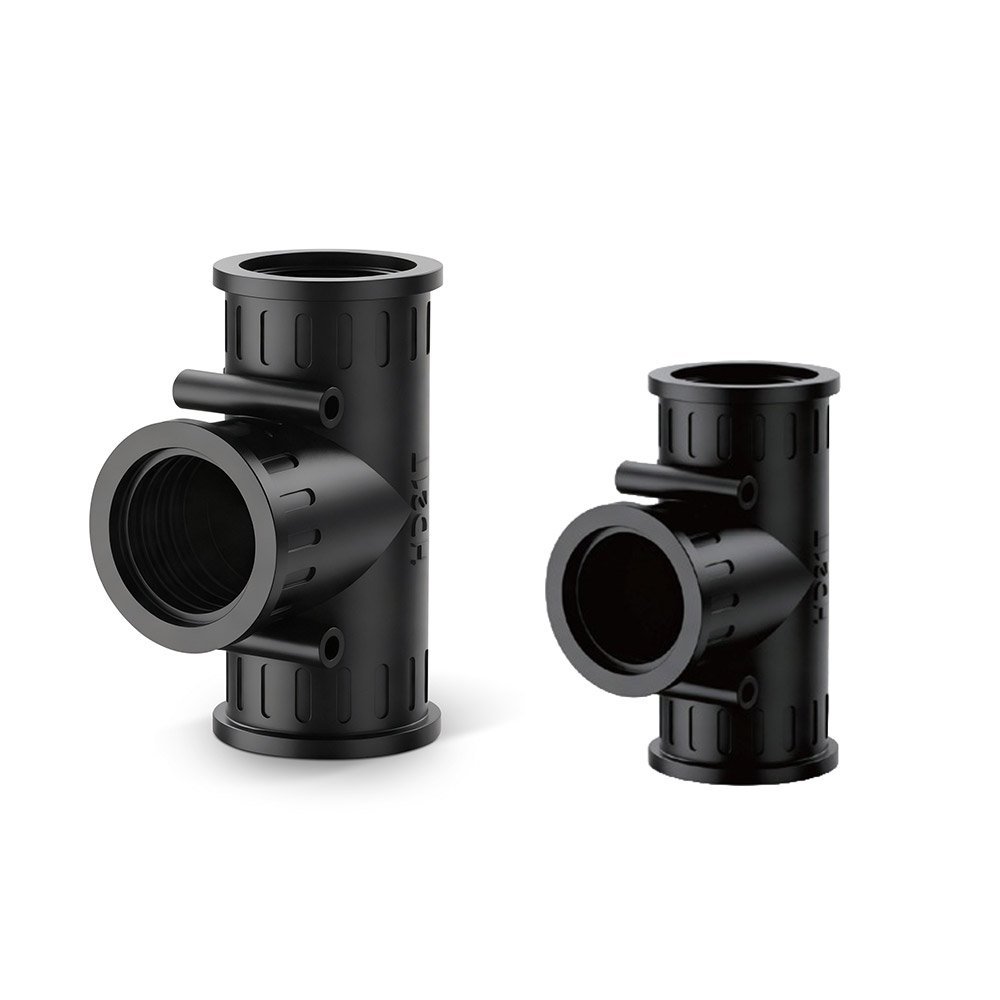

Spiral boruların tek bir bağlantı noktasından üç farklı hatta güvenli biçimde dağıtılması için geliştirilen T rakorlar; dayanıklı PA66 gövdesi, hızlı kilitleme sistemi ve farklı çap kombinasyonlarıyla düzenli kablo yönlendirmesi sağlar.
Üç yönlü güvenli kablo dağıtımı
T rakorlar, spiral boru hatlarının tek bir bağlantı noktasından farklı yönlere ayrılmasını sağlayarak makine, otomasyon ve pano uygulamalarında düzenli kablo dağıtımı sunar.
Geçmeli kilitleme sistemi sayesinde spiral borular hızlı biçimde monte edilebilir. Farklı çap kombinasyonları, farklı ölçülerdeki spiral boruların aynı bağlantı noktası üzerinde birleştirilmesine olanak tanır.
Üç Yönlü Bağlantı
Tek bir spiral hattının iki farklı yöne ayrılmasını sağlayarak düzenli ve kontrollü kablo dağıtımı oluşturur.
Farklı Çap Kombinasyonları
Aynı veya farklı spiral çaplarının bir araya getirilmesi için geniş ölçü ve bağlantı alternatifi sunar.
Dayanıklı PA66 Gövde
Darbe, titreşim, yaşlanma ve mekanik zorlanmalara karşı dayanıklı polyamid yapı uzun servis ömrü sağlar.
Hızlı Geçmeli Montaj
Spiral borular özel kilitleme yuvalarına itilerek herhangi bir özel ekipmana ihtiyaç duyulmadan monte edilir.
IP65 Koruma
Bağlantı noktasını toz ve su sıçramalarına karşı koruyarak endüstriyel uygulamalarda güvenilirlik sağlar.
Kompakt ve Düzenli Yapı
Kablo demetlerinin kontrollü biçimde ayrılmasını sağlayarak montaj alanında düzenli bir görünüm oluşturur.
Çok yönlü kablo dağıtımı gereken uygulamalar
T rakorlar, spiral boru hatlarının farklı yönlere ayrılması ve kablo demetlerinin düzenli biçimde yönlendirilmesi gereken endüstriyel sistemlerde kullanılabilir.
Elektrik Panoları
Makine ve Ekipman Üretimi
Endüstriyel Otomasyon
Robotik Sistemler
Kablo Demeti Dağıtımı
Üretim Hatları
Enerji ve Altyapı
Endüstriyel Tesisler
Ürün kodları ve bağlantı kombinasyonları
Aynı çaplı veya farklı çaplı spiral borular için uygun T rakor ürün kodlarını ve bağlantı ölçülerini aşağıdaki tablolardan inceleyebilirsiniz.
T Rakorlar – Eşit Ölçülü Seri
Üç bağlantısı aynı spiral çapına uygun seri| Ürün Kodu | Ölçü |
|---|---|
| UBPT101010 | AD10 × 3 |
| UBPT131313 | AD13 × 3 |
| UBPT161616 | AD15,8 × 3 |
| UBPT181818 | AD18,5 × 3 |
| UBPT212121 | AD21,2 × 3 |
| UBPT252525 | AD25 × 3 |
| UBPT282828 | AD28,5 × 3 |
| UBPT343434 | AD34,5 × 3 |
| UBPT424242 | AD42,5 × 3 |
T Rakorlar – Kombine Ölçülü Seri
Farklı spiral çaplarını birleştiren bağlantı seçenekleri| Ürün Kodu | Ölçü |
|---|---|
| UBPT131013 | AD13 × 10 × 13 |
| UBPT131010 | AD13 × 10 × 10 |
| UBPT161016 | AD15,8 × 10 × 15,8 |
| UBPT161316 | AD15,8 × 13 × 15,8 |
| UBPT161010 | AD15,8 × 10 × 10 |
| UBPT161313 | AD15,8 × 13 × 13 |
| UBPT211021 | AD21,2 × 10 × 21,2 |
| UBPT211321 | AD21,2 × 13 × 21,2 |
| UBPT211621 | AD21,2 × 15,8 × 21,2 |
| UBPT211616 | AD21,2 × 15,8 × 15,8 |
| UBPT211016 | AD21,2 × 10 × 15,8 |
| UBPT211316 | AD21,2 × 13 × 15,8 |
| UBPT251025 | AD25 × 10 × 25 |
| UBPT251325 | AD25 × 13 × 25 |
| UBPT251625 | AD25 × 15,8 × 25 |
| UBPT252125 | AD25 × 21,2 × 25 |
| UBPT251313 | AD25 × 13 × 13 |
| UBPT251616 | AD25 × 15,8 × 15,8 |
Teknik bağlantı ölçüleri ve spiral boru uyumluluğu üretim planına göre teyit edilmelidir. Farklı ölçü kombinasyonları ve özel uygulamalar için satış ekibimizle iletişime geçebilirsiniz.
