Y Tipi
Rakorlar

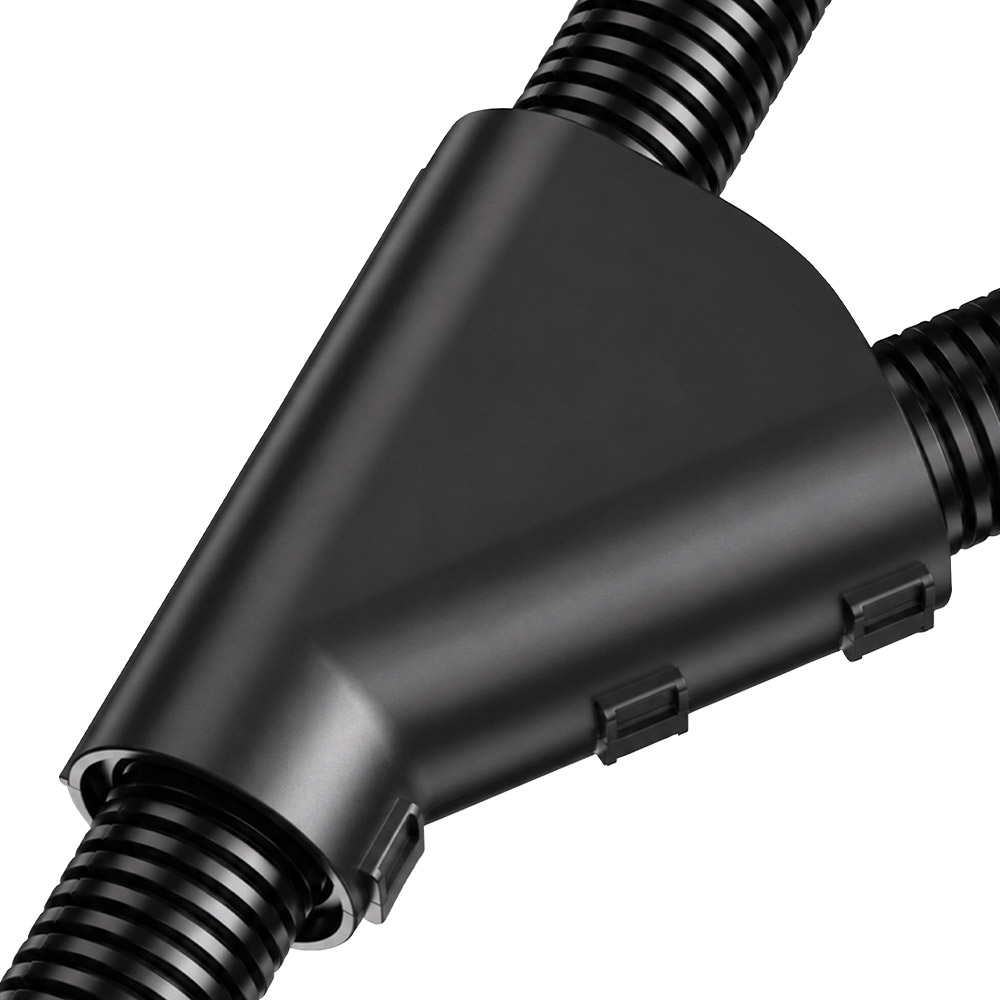

Spiral boru hatlarının tek bir bağlantı noktasından iki farklı yöne ayrılması için geliştirilen Y tipi rakorlar; dayanıklı PA66 gövdesi, geçmeli kilitleme sistemi ve farklı çap kombinasyonlarıyla düzenli ve güvenli kablo dağıtımı sağlar.
Açılı ve düzenli kablo dağıtımı
Y tipi rakorlar, spiral boru hatlarının tek bir girişten iki farklı yöne açılı şekilde ayrılmasını sağlayarak makine, otomasyon ve pano uygulamalarında düzenli kablo dağıtımı sunar.
Geçmeli kilitleme sistemi sayesinde spiral borular hızlı biçimde monte edilebilir. Farklı çap kombinasyonları, farklı ölçülerdeki spiral boruların aynı bağlantı parçası üzerinde birleştirilmesine imkân tanır.
İki Yönlü Dağıtım
Tek bir spiral hattını iki farklı yöne ayırarak kablo güzergâhlarının kontrollü biçimde oluşturulmasını sağlar.
Y Tipi Açılı Tasarım
Hatların daha yumuşak açılarla ayrılmasına yardımcı olarak spiral borular üzerindeki bükülme yükünü azaltır.
Dayanıklı PA66 Gövde
Darbe, titreşim, yaşlanma ve mekanik zorlanmalara dayanıklı polyamid gövde uzun servis ömrü sunar.
Hızlı Geçmeli Montaj
Spiral borular bağlantı yuvalarına itilerek özel bir montaj ekipmanına ihtiyaç duyulmadan sabitlenebilir.
Farklı Çap Kombinasyonları
Aynı veya farklı ölçülerdeki spiral boruların birleştirilmesi için geniş ürün alternatifi sunar.
IP65 Koruma
Bağlantı noktalarını toz ve su sıçramalarına karşı koruyarak endüstriyel sistemlerde güvenilirlik sağlar.
Kablo hatlarının ayrıldığı endüstriyel uygulamalar
Y tipi rakorlar, spiral boruların farklı yönlere ayrılması ve kablo demetlerinin kontrollü biçimde yönlendirilmesi gereken makine, otomasyon ve elektrik sistemlerinde kullanılabilir.
Elektrik Panoları
Makine ve Ekipman Üretimi
Endüstriyel Otomasyon
Robotik Sistemler
Kablo Demeti Dağıtımı
Üretim Hatları
Enerji ve Altyapı
Endüstriyel Tesisler
Ürün kodları ve bağlantı kombinasyonları
Aynı veya farklı çaplara sahip spiral borular için uygun Y tipi rakor ürün kodlarını ve bağlantı ölçülerini aşağıdaki tablolardan inceleyebilirsiniz.
Y Rakorlar – Eşit Ölçülü Seri
Üç bağlantısı aynı spiral çapına uygun seri| Ürün Kodu | Ölçü |
|---|---|
| UBPY101010 | AD10 × 3 |
| UBPY131313 | AD13 × 3 |
| UBPY161616 | AD15,8 × 3 |
| UBPY181818 | AD18,5 × 3 |
| UBPY212121 | AD21,2 × 3 |
| UBPY252525 | AD25 × 3 |
| UBPY282828 | AD28,5 × 3 |
Y Rakorlar – Kombine Ölçülü Seri
Farklı spiral çaplarını birleştiren bağlantı seçenekleri| Ürün Kodu | Ölçü |
|---|---|
| UBPY131010 | AD13 × 10 × 10 |
| UBPY161010 | AD15,8 × 10 × 10 |
| UBPY161313 | AD15,8 × 13 × 13 |
| UBPY161613 | AD15,8 × 15,8 × 13 |
| UBPY181810 | AD18,5 × 18,5 × 10 |
| UBPY211313 | AD21,2 × 13 × 13 |
| UBPY211613 | AD21,2 × 15,8 × 13 |
| UBPY211616 | AD21,2 × 15,8 × 15,8 |
| UBPY211810 | AD21,2 × 18,5 × 10 |
| UBPY212113 | AD21,2 × 21,2 × 13 |
| UBPY212116 | AD21,2 × 21,2 × 15,8 |
| UBPY282813 | AD28,5 × 28,5 × 13 |
| UBPY282815 | AD28,5 × 28,5 × 15,8 |
| UBPY282821 | AD28,5 × 28,5 × 21,2 |
| UBPY282116 | AD28,5 × 21,2 × 15,8 |
| UBPY342828 | AD34,5 × 28,5 × 28,5 |
Teknik bağlantı ölçüleri ve spiral boru uyumluluğu üretim planına göre teyit edilmelidir. Farklı ölçü kombinasyonları ve özel uygulamalar için satış ekibimizle iletişime geçebilirsiniz.
